4.2V0.8A鋰電池充電器插墻式4.2V800MA鋰電池充電器
- 品牌：???ABT
- 型號：???3PL0504S
- 輸入電壓：???100～240V
- 輸入頻率：???50～60Hz
4.2V0.8A鋰電池充電器 4.2V800MA鋰電池充電器特點
4.2V0.8A鋰電池充電器4.2V800MA鋰電池充電器采用新型充電IC方案,更節能,待機功耗更低,壽命更長,4.2V0.8A鋰電池充電器4.2V800MA鋰電池充電器跟蹤充電狀態,調節充電參數,確保充滿電.
4.2V0.8A鋰電池充電器 4.2V800MA鋰電池充電器技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定輸出電壓
|
V
|
4.2V
|
|
2
|
輸出電壓范圍
|
V
|
3 ~ 4.25V
|
|
3
|
恒流充電電流
|
A
|
0.8A
|
|
4
|
適用電池規格
|
Ah
|
3.6V 0.8～4.4Ah
|
|
5
|
充電關斷條件
|
-
|
U>4.2V &I<0.1A
|
|
6
|
最大輸出功率
|
W
|
5W
|
|
7
|
輸出短路保護
|
-
|
有
|
|
8
|
輸出反接報護
|
-
|
-
|
產品特性
輸入 : AC 100-240V/47-63 Hz
充電方式 : 恒流、恒壓充電模式
顏色 : 黑/白（或根據客戶要求）
保護 : 有過流過壓和短路保護、輸出反接保護
工作環境溫度 :-10 ~ +40°C
儲存環境溫度 :-40 ~ +70°C
工作環境濕度 :< +95% RH
儲存溫度 :-20~85℃
工作溫度冷卻方式 : 自然對流方式.
狀態顯示 : 紅綠雙色指示(●綠色:快充 ●紅色:完成/待機)
適用設備 : 電動玩具,電動汽車,電動助力車,移動式儀器,電動工具,安防系統等
4.2V0.8A鋰電池充電器 4.2V800MA鋰電池充電器輸出與保護特性
充電綠燈表示充電器正在充電狀態中;
充電紅燈表示充電器待充電狀態或充滿電狀態;
充電綠燈轉為紅燈的條件 : 根據實際要求
過流保護 : 當充電器和配套使用設備的電流超過額定的工作電流,充電器立即停止工作,解除故障后,充電器可重新進入工作狀態;
短路保護 : 當充電器輸出正、負極短接時,充電器自動保護無輸出電壓,解除短路保護后,充電器重新工作.
防逆灌保護 : 當充電器輸入不接市電,輸出正,負極接電池時,充電器會無輸出電壓,同時LED指示燈不亮,解除防逆灌保護后,充電器重新工作.
4.2V0.8A鋰電池充電器 4.2V800MA鋰電池充電器安全特性
抗振試驗 : 5MM / 50HZ / 600S.
最大溫升 : 正常使用條件,外殼表面溫升不超過45°C.
隔離耐電壓 : 輸入-輸出(AC1.5KV、10MA、60S).
工作壽命 : ≥30000Hrs.
防靜電等級 : 8.0KV.
注意事項
充電之前請確認使用的充電器和待充電的電池是否配套.
充電器僅限室內使用,禁止水浸或雨淋.
內有高壓電,禁止打開外殼.
充電器禁止放置于高溫,易燃,易爆的環境中充電使用.
禁止將充電器給不可再充電的電池充電使用.
使用中若有質量問題請直接和銷售網點聯系,禁止私自維修.

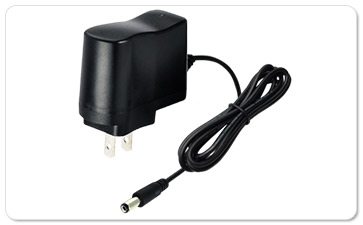

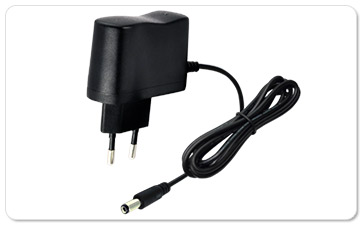

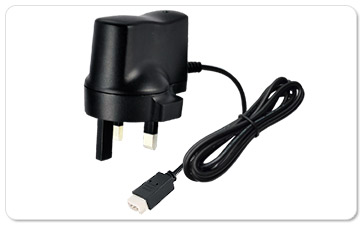

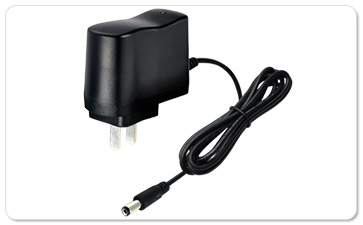

外形圖片
鋰電池充電器輸出電壓與電池參考
|
電壓
|
適用范圍
|
電壓
|
適用范圍
|
電壓
|
適用范圍
|
|
4.2V
|
3.6V(一節鋰電池)
|
16.8V
|
14.4V(四節鋰電池)
|
42V
|
36V(十節鋰電池)
|
|
8.4V
|
7.2V(二節鋰電池)
|
25.2V
|
21.6V(六節鋰電池)
|
56V
|
50.4V(十四節鋰電池)
|
|
12.6V
|
10.8(三節鋰電池)
|
29.4V
|
25.2(七節鋰電池)
|
84V
|
72V(二十節鋰電池)
|
